基于ZigBee LightLink标准协议的LED灯控方案

时间：2017-11-04 14:17:52来源：佛山市宗泰光电有限公司点击：1225次

　　该方案基于TICC2530芯片研发，它使用智能手机APP界面操控，同时支持苹果IOS及Android移动设备控制，通过智能手机、平板电脑进行多组灯控制、场景设置、亮度调节、RGB色彩还原调节及云管理模式设置。它能取代了目前市场上433MHz、WIFI、蓝牙等无线技术灯控方案，只要遵循ZLL标准协议的LED灯具都可以兼容使用。

　　ZigBee灯控方案主要性能指标

　　遥控距离：30m

　　遥控方式：带WiFi的智能手机〔苹果IOS、谷歌Android〕遥控

　　操作方式：APP界面操作

　　连接协议：WIFI、ZigBee

　　控制模式：亮度调节、RGB颜色调节、情景设置

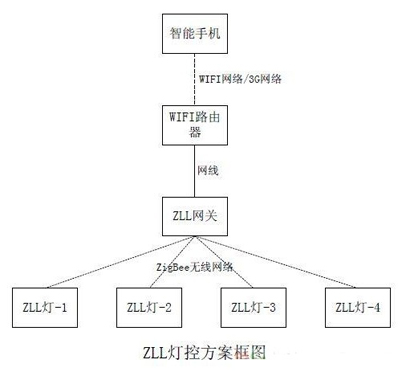

　　ZigBee灯控方案原理框图

　　ZLL灯泡内部构造图

　　1.DC电源一路给恒流驱动IC供电，一路通过LDO给CC2530芯片供电;

　　2.CC2530芯片输出四路PWM信号，控制恒流驱动IC的输出电流;

　　3.恒流驱动IC根据PWM信号，控制输出恒定电流，驱动LED发光;

　　4.通过ZLL无线网络控制CC2530芯片四路PWM信号输出，从而控制恒流驱动IC电流输出，驱动RGBWLED发光，合成不同颜色效果;

　　ZigBee灯控方案设计难点及解决方案：

　　软件部分

　　软件控制驱动LED颜色，由于缺少专业校准工具，一旦出现颜色偏差时，很难进行调整;

　　解决方案：通过分析LED灯珠的各项参数关系图，利用软件对各项参数适当补偿;

　　硬件部分

　　1、球泡灯的外形主要要针对客户第一感觉，和实际的散热效果、拆装难度以及工艺成本，我们的遵旨就是要在这几点折中。

　　2、电路设计，前几年业界用人使用的是恒定电压下控制LED，这种方式比较使LED加速老化，因为LED自身的特性决定的，所以我们在前期也去走了弯路。现在我们是使用恒流源去控制的，流过每一个LED灯珠的最大电流我们可以为它设定一个上线。

　　3、RGBW的配色依据，这个是根据RGB的光通量比例3：6：1去选器件个数或者控制电流，同时与LED的选型有很大的关系，一定要取看主波长R：615-620NM、G：530-540nm、B：460-470nm的比例，当然也为了提高显色性(颜色真实性)可以加入黄光(580nm)实际使用中要使用不同的布局和不同的LED多进行几次试验最终确定。

　　ZigBee灯控方案前景及意义：

　　基于ZigBeeLightLink协议的LED灯控方案完善了智能家居照明控制模式，也促进了ZigBee产品更走向标准化的道路。目前，此方案受到各大照明厂商的推崇，正紧锣密鼓进行开发，相信在不久的将来，就可以实现不同厂家的灯具之间的无线互控。
